ZS-5YM 3051压力变送器模块

    产品介绍资料下载视频播放

    一、产品概述:

    1.全智能两线制4-20mA工作方式,5位LCD显示。

    2.传感器恒流恒压激励,恒流0.4mA,恒压2.5VDC。

    3.ADC输入幅度为±5mv~±80mv,提供24位内核分辨率,有用位数达到18位。电路板内置的放大倍数为12~200倍。支持传感器信号的自动极性转换。

    4.适合扩散硅压力传感器,陶瓷压力传感器。

    5.提供主变量清零,有源与无源迁移功能,19种单位转换,6种显示模式,显示分辨率调整,恢复工厂数据等功能,适合各类客户的特殊需求。

    6.2~5点的非线性修正功能,消除传感器的非线性误差。

    7.全数字校准,无任何可动电位器,温漂更低。

    8.加强的抗干扰设计,适合种种电磁环境恶劣的工业环境。

    二、规格参数:

    1.电源电压:12~30VDC,推荐24VDC。电源变化基本无影响。

    2.信号范围:电路板为±5mv~±80mv,对应1.5mA扩散硅传感器输出最大可达320mv。

    3.恒流激励:0.4mA,适合恒流供电的传感器(3~8kΩ)。

    4.恒压激励:2.5VDC/0.5mA,适合陶瓷压阻传感器。

    5.工作环境:温度-30~80℃,湿度<85%,干燥无腐环境。

    6.外形尺寸:53*53*23。

    7.负载电阻:(VCC-12)/20mA

    8.电流输出分辨率:约1uA

    9.温漂系数:35ppm/℃

    10.显示范围:-19999~99999

    三、产品结构:

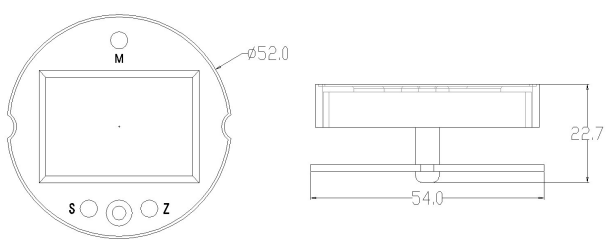

    3.1外形图:

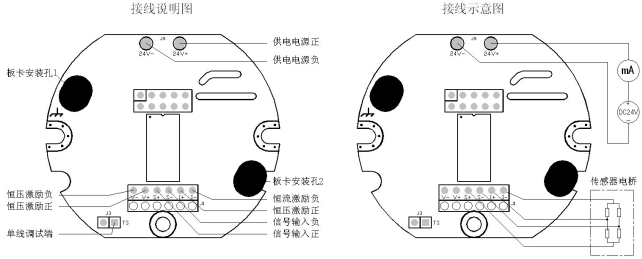

    3.2接线图:

    (图中所示为接恒流激励传感器)

    图中J3为校准通信单线接口。

    J1为传感器接线端子,提供恒压恒流激励。

    24V+和24V-为变送器两线制接线口,提供DC24V电源,输出4~20mA电流信号。

    四、功能设置:

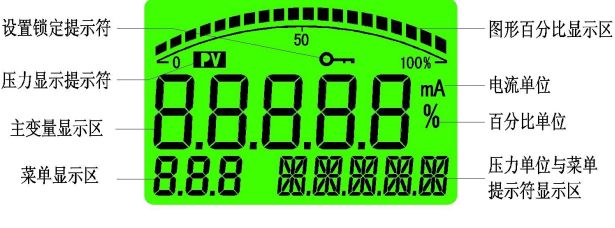

    4.2显示区域说明

    4.2.2调满键“S”

    1)测量模式下短按为显示模式修改功能。

    2)测量模式下长按5秒为进入调满功能(即标定变送器满点)。

    3)设置模式下为设置参数加一功能,长按时连续移位加一。

    4.2.3调零键“Z”

    1)测量模式下短按为显示模式修改功能。

    2)测量模式下长按5秒为进入调零功能(即标定变送器零点)。

    3)设置模式下为设置参数移位与减一功能,长按时连续移位或减一。

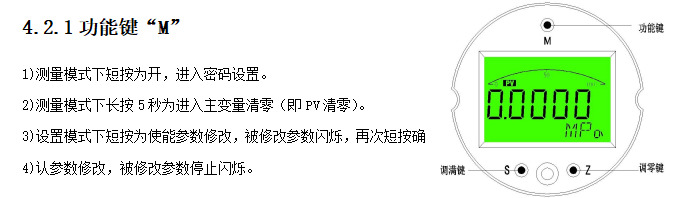

    4.2.4按键功能综述:

    1)仪表通过面板的三个按键实现所有的参数输入和校准数据的设置、采集,本仪表的设置和输入采取了多种优化措施来提高客户的操作速度:

    2)仪表的移位键和增加键具有变速率功能。

    3)仪表同时具有移位和增量输入方法,针对需要大量数修改的菜单使用移位方式,需要连续输入数据的菜单采取了增量方式。

    4)仪表在设置状态下会停止模拟输出,所以如果60秒内用户没有操作仪表,则会自动退出到测量状态。

    5)仪表在正常退出菜单的时候才会保存所有设置的参数。

    4.3快捷功能:

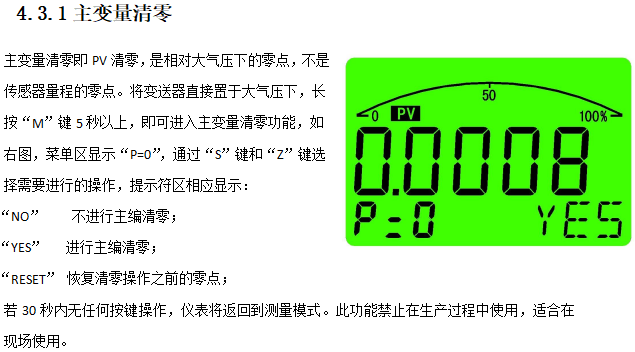

    仪表有主变量清零,零点有源迁移,满点有源迁移三种快捷功能,便于用户现场的快速设定。

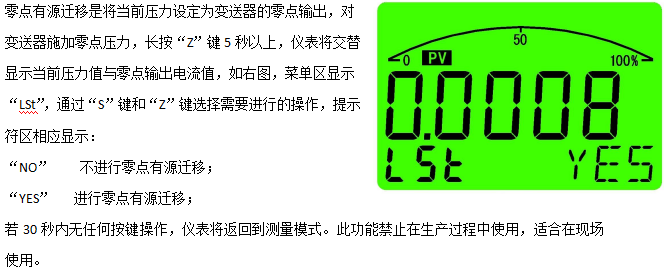

    4.3.2零点有源迁移:

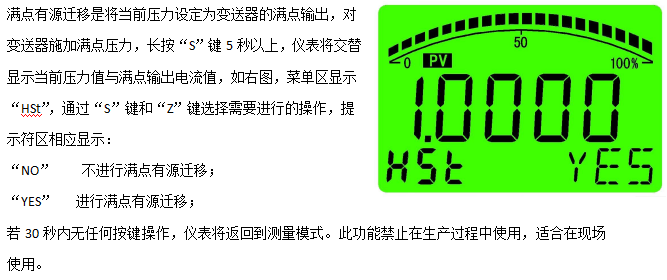

    4.3.3满点有源迁移

    4.3.4

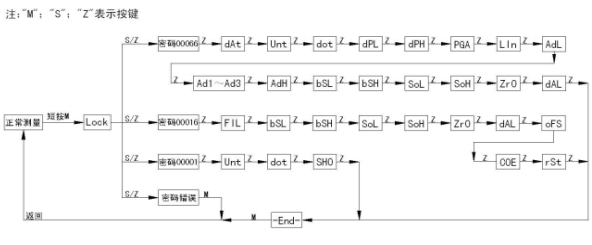

    五、菜单说明:

    本仪表菜单分为“生产调试菜单”; “高级用户菜单”;“普通用户菜单”三级,由各级菜单的进入密码做为区分。

    “生产调试菜单”

    进入密码为“00066”,由变送器生产厂家使用,对变送器的基本参数进行设置,决定了变送器的精度,标定值等参数,因此生产调试菜单不能对一般用户开放,以免标定数据被破坏。

    “高级用户菜单”

    进入密码为“00016”,是针对变送器现场使用要求进行一些特殊设置时使用。

    “普通用户菜单”

    进入密码为“00001”,可进行显示单位,显示分辨率,以及显示模式的设定。

    注:在高级用户与用户菜单设定时,若60秒内无任何按键操作,将自动退出设定并返回到测量模式。

    六、产品质保:

    用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出您的建议。



    资料下载☛:BS-5YM 3051压力变送器模块
