一、 产品概述:

数字压力表为全电子结构，采用电池供电，现场安装简易。前端采用高精度压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，

转换成微处理器可以处理的数字信号，经过运算处理，由LCD显示器显示出实际的压力值。

该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示。

二、 技术特点：

1.大屏幕LCD显示，分辨率高,无视值误差.

2.峰值保持功能，记录测量过程中的最大压力值

3.压力百分比动态显示，（进度条显示）

4.五种工程单位选择：psi、bar、kpa、kg/c㎡Mpa

5.选择1~15min自动关机功能。

6.微功耗，在节电模式工作2年以上，连续工作2000小时。

7.参数修正功能,现场能对仪表零点,误差值进行修正.

8.量程上下限定

9.采样速率：4次/秒

10.适用与不锈钢兼容的各种气体液体的压力测量

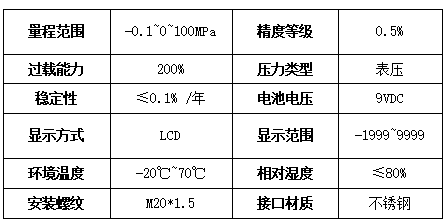

三、技术参数:

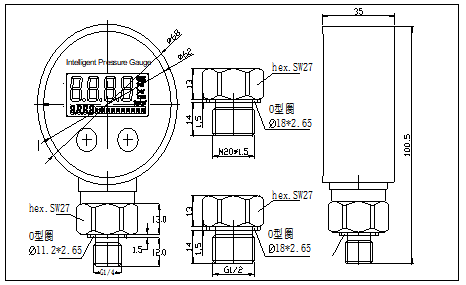

四、结构说明：

五、安装：

可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦注:量程小于100KPa时必须垂直安装。

六、操作说明：

1.测量状态：

开、关机:短按“ON/OFF”键◆单位切换:长按“ON/OFF”

峰值清零：短按“ZERO”键◆显示清零：长按“ZERO”键

(注：此功能只有在无压力状态下使用)

2.设置状态：

“ZERO”键： 短按修改当前闪烁位数值或下翻菜单，长按移动闪烁位位置

“ON/OFF”键：短按允许修改当前参数值（数值最高位闪烁）或确认当前修改参数值（数值停止闪烁），长按无效

3.参数设置:

“Locd”：密码输入菜单，输入密码“1000”

“offt”：自动关机时间菜单，设置范围“00~15”分钟，“00”为连续工作

“bclt”：背光开启时间菜单，设置范围“00~15”分钟，“00”为关闭背光

“End-”：退出菜单，设置值“0~1”“0”为不保存设置参数退出，“1”为保存设置参数退出

七、使用须知:

1.仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

2.仪表接头在连接管路时应尽量同心平服.

3.更换电池时请使用9V碱性电池（6LR61）。

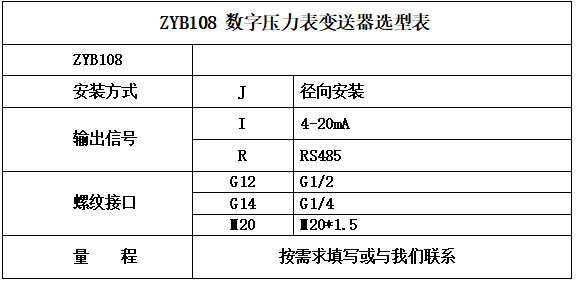

八、选型指南：

九、产品质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出您的建议。
