ZYB104-Z数字压力表

    产品介绍资料下载视频播放

    一、产品概述:

    数显压力表为全电子结构,前端采用带隔离膜充油压阻式压力传感器,输出信号由高精度,低温漂的放大器放大处理,送入高精度的A/D转换器,转换成微处理器可以处理的数字信号,经过运算处理,由LED显示器显示出实际的压力值。

    该智能数显压力表使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压力进行测量显示。

    二、产品特点:

    1.4位LED数码管数字显示,分辨率高,无视值误差.

    2.100标准仪表安装

    3.参数修正功能,现场能对仪表零点,误差值进行修正.

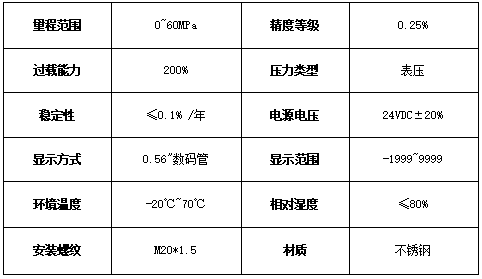

    三、技术参数:

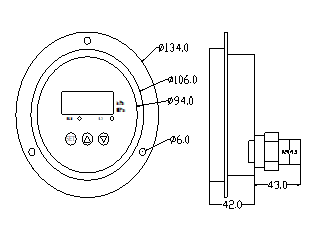

    四、外型尺寸:

    五、安装方法:

    5.1机械连接:

    可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明),直接装在液压管路上。在关键应用场合(如剧烈震动或冲击),压力管接头可以通过微型软管进行机械解耦。

    :量程小于100KPa时必须垂直安装.

    5.2电气连接:

    输出:4-20mA接线

    1(棕色):电源+

    2(蓝色):电源-

    3(黑色):4-20mA+

    4(白色):4~20mA-

    为了防止电磁干扰的影响应注意以下事项:

    线路连接尽量短

    采用屏蔽线

    尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

    若用微型软管安装,壳体必须单独接地

    六、使用须知:

    1. 仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

    2. 仪表接头在连接管路时应尽量同心平服.

    3. 仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.

    4. 仪表在无压力的情况下出现无效数值,可按附图上的操作方法清除

    七、产品质保:

    用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出您的建议。


    资料下载☛:ZYB104-Z数字压力表
