ZYB118数字压力表

    产品介绍资料下载视频播放

    一、产品概述:

    数字压力表为全电子结构,采用电池供电,现场安装简易。前端采用高精度压阻式压力芯体,经放大器、微处理器运算处理,由LCD显示出实际的压力值。

    该智能数字温度表使用灵活,操作简单,调试容易,安全可靠。广泛应用于水电,自来水,石油,化工,机械,液压等行业,对流体介质的压

    进行测量显示.

    二、产品特点:

    1.双屏显示,显示内容清晰易读

    2.主屏5位实时压力显示

    3.副屏可显示最大值,最小值,峰值,环境温度

    4.图形化压力百分比与电池电量显示

    5.过压闪烁提示,防止仪表过压损坏

    6.白色背光,便于夜间查看

    7.10种压力单位转换,国际通用

    8.采集速率30秒/次 至 100次/秒可选

    9.自动关机功能有效延长电池寿命

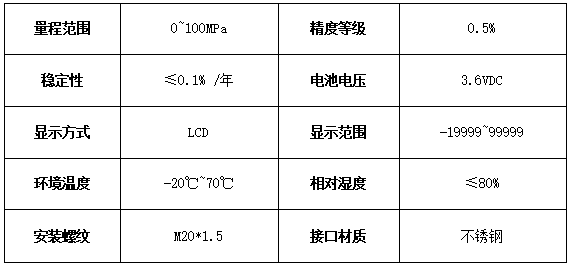

    三、技术参数:

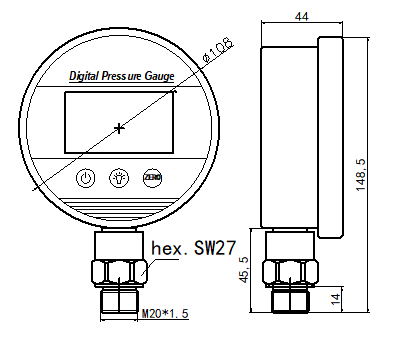

    四、外型尺寸:

    五、安装:

    可以通过压力管接头(M20*1.5)(其他尺寸接头可在订货时说明),直接装在液压管路上或容器上。

    六、功能设置:

    6.1按键功能

    1.开关机键即 “S1”键 功能描述:

    2.测量模式下短按为开,关机功能

    3.测量模式下长按3秒进入设置模式

    4.设置模式下短按为使能参数修改,被修改参数闪烁,再次短按确认参数修改,被修改参数停止闪烁。

    5.背光开关键即 “S2”键 功能描述:

    6.测量模式下短按为背光开,关功能

    7.测量模式下长按3秒为快捷单位切换功能

    8.设置模式下为设置参数移位与减一功能,长按时连续移位或减一

    9.“ZERO”清零键即 “S3”键 功能描述:

    10 测量模式下短按为清除峰值,最大值,最小值清除功能,当副屏显示环境温度时,此键短按功能无效。

    11测量模式下长按3秒为压力零点显示清零功能

    12设置模式下为设置参数加一功能,长按时连续加一

    注:为便于设置能的描述,三个按键均以其编号“S1”“S2”“S3”命名, 在普通用户与高级用户设置模式下,若30秒内没有按键操作,将从设置模式返回测量模式。

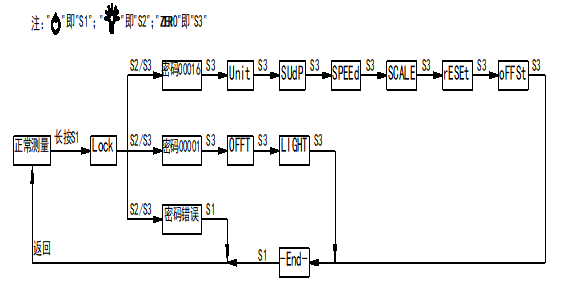

    6.2设置图框:

    6.3设置图框:

    普通用户菜单:

    Luck:密码输入菜单,可设范围(19999~99999),副屏提示符“PIN”;

    普同用户密码为“00001”;

    高级用户密码为“00016”;

    输入密码错误或超过30秒未有按键操作时将自动返回测量模式

    OFFT:自动关机时间,可设范围(0~15);

    “0”为不关机,副屏提示符“ON”,表示常开;

    “1~15”副屏提示符为“Man”,表示时间单位为 分钟

    Light:背光开启时间,单位为秒

    “0,5,10,15,30,60,120,180,88”可选

    “0”为关闭背光,副屏提示符“OFF”;

    “88”为背光常开,副屏提示符“ON”

    高级用户菜单:

    Unit:用户单位设置,可设范围(0~10),副屏提示符为各个单位,

    “10”为不显示单位,其中“Kef”表示压力单位“kgf/cm2”;

    “MMH”表示压力单位“mmH2O”; “MH2”表示压力单位“mH2O”;

    Sup:副屏显示模式,可设范围(0~3),

    “0”副屏提示符“PK”表示副屏显示测量的峰值;

    “1”副屏提示符“LOW”表示副屏显示测量最小值;

    “2”副屏提示符“HIG”表示副屏显示测量最大值;

    “3”副屏提示符“℃”表示副屏显示环境温度

    Speed:

    采集速率设置,可设范围: 30秒/次, 15秒/次, 10秒/次,(1~5)秒/次, 2次/秒, 4次/秒, 8次/秒, 16次/秒, 32次/秒, 66次/秒, 100次/秒;

    副屏提示符“t/S”表示“次/秒”;

    副屏提示符“S/t”表示“秒/次”

    SCALE:最小分显示辨率,可设范围(1~9),副屏提示符为工厂标定时的压力单位,设置此参数后,主屏显示值的最末位将按照此设置值变化。

    Zero:零点屏蔽值,可设范围(0~10),副屏提示符“%”

    如果不希望显示零点漂移值,则可通过此菜单在压力表允许的精度范围内屏蔽显示值,最大屏蔽范围为量程的1%,使其在屏蔽范围内零点与满度值显示为零点值或满度值,注:1个字代表千分之一。

    offset:副屏温度修正,可设范围(-10.0℃~10.0℃),副屏提示符“℃”

    当副屏显示的温度值与实际温度有误差时可通过此菜单进行修正

    deal:显示限幅开关,可设范围(0~1)

    “1” 副屏提示符“yes”表示打开超量程提示功能,当显示压力值大于量程的125%或低于量程的25%时显示会闪烁提示;

    “0” 副屏提示符“NO”表示关闭此功能。

    reset:恢复工厂设置,可设范围(0~1),

    “0” 副屏提示符“NO”表示不进行恢复工厂;

    “1” 副屏提示符“yes”表示进行恢复工厂;

    此功能只有在“-End-”菜单退出并保存时才会被执行

    6.4设置方法:

    6.4.1.长按“”,副屏幕显示“LOCK”时,输入“00001”,按压“”确认,进入参数设置状态

    6.4.2.按“”选择要修改的菜单

    6.4.3.按“”键允许修改参数(字符闪烁)

    6.4.4.按“”和“ZERO”修改数据

    6.4.5.短按“”键,确认修改(停止闪烁)

    6.4.6.选择“End-”菜单按“”键确认退出。

    七、使用须知:

    7.1.仪表储藏与使用适宜在环境温度为-20℃~70℃,相对湿度小于80%的场合.

    7.2.更换电池时请使用3.6V.

    八、订货须知

    订货时应注明量程、精度等级、接口尺寸。

    九、产品质保:

    用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出您的建议。






























    资料下载☛:ZYB118数字压力表
