ZYB100C 普通差压变送器
一、产品概述：
扩散硅差压变送器由双隔离差压传感器、集成放大电路组成，具有稳定性高、动态测量性能好等优点；配置高性能微处理器对传感器非线性和温度漂移进行修正补偿，
实现精确的数字数据传送、现场设备诊断，远程双向通信等功能，适合使用在对液体、气体的测量控制中。此变送器有多种量程范围，可以满足各类用户的需求。
其广泛应用于冶金、机械、石油、化工、电站、轻工、食品、环保、国防及科研的各个领域。
二、技术特点：

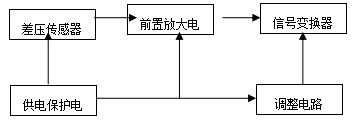

扩散硅差压变送器工作原理为:过程压力作用在传感器上，传感器即输出与压力成正比的电压信号，电压信号通过放大电路转化为4—20mA标准信号。其供电保护电路为传感器提供激励，此传感器采用了精密温度补偿电路。

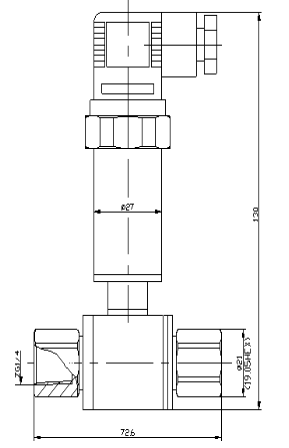

三、产品结构：
四、规格参数：
五、压力连接：
差压变送器有两个进气口，一个高压进气口，标志为“H”;一个低压进气口，标志为“L”。在安装过程中，不允许有漏气现象，漏气存在会使测量精度降低。
压力接口一般使用G1/4内螺纹，1/4NPT外螺纹。过静压两端同时加压≤2.8MPa，过载时高压端的压力≤3×F.S。
六、电气连接：
差压变送器电气连接方式：赫斯曼接头。具体接线方式如下图示：
差压变送器输出为4-20mA的直流信号，供电电压范围为（12~ 32）VDC,标准电压为24VDC
七、使用维护：
1.差压变送器体积小，重量轻，在安装时可以直接安装在测量点上,注意检查压力接口的密封性，防止因漏气而影响测量精度。
2.按规定连接好导线，变送器即可进入工作状态。对于测量精度要求较高时，仪表应先通电半小时之后再进入工作状态。
维护：
1：正常使用的变送器无需维护。
2： 变送器校验方法：在压力为零时，先调整零点，再加压至满程后，对满量程进行校验，如此反复直至达到标准要求。
3：仪表的定期校验，应由专业人员操作，以免造成人为损坏。
4：仪表不用时应置于10—30℃，湿度为30%---80%的清洁环境中保存。
八、注意事项：
1.差压变送器在安装时建议加两通阀，以防止变送器两端加过大的静压力，连接方式如下图所示：
2.差压变送器应使用在对316L不锈钢膜片无腐蚀的气体和液体中。
3.接线时应严格按照说明书的接线方式，确保变送器的正常工作。
4.现场干扰较大或要求较高的场合，可选用屏蔽电缆。
九、产品质保：
用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.一年后的维修在本公司进行。本公司随时欢迎用户来函、来电咨询及提出您的建议。
资料下载☛：ZYB100C 普通差压变送器
